便攜式數顯式記錄儀壓力采集系統詳細技術參數：

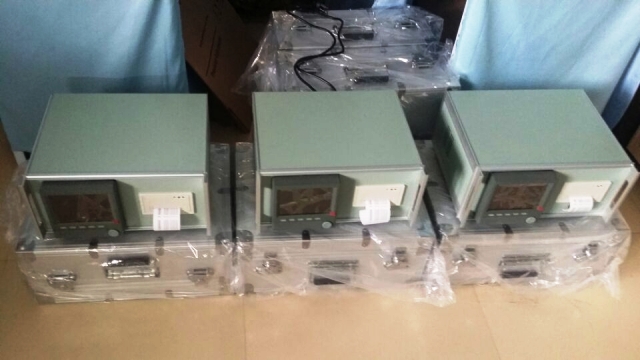

便攜式記錄儀實物圖，圖片僅供參考具體請以到貨實物為準。

便攜式記錄儀實物圖，圖片僅供參考具體請以到貨實物為準。

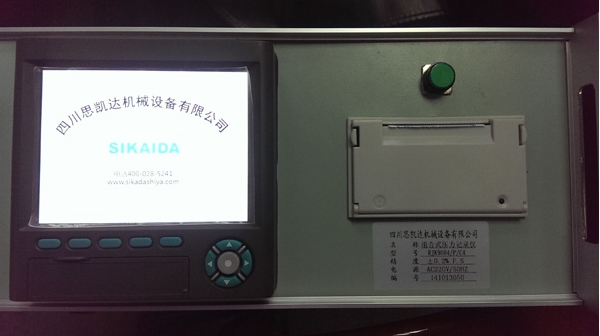

開機畫面可以定制公司名稱及LOGO，
便攜式記錄儀實物圖，圖片僅供參考具體請以到貨實物為準。

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用。

2、機動時間：7.5小時×3班/天×250天/年=5625小時/年

3、環境溫度：﹣5℃~42℃

4、試驗介質：常溫水（溫度低于0℃時，試壓介質應為防凍液）

5、設計耐壓：隨用戶要求，可任意配合用戶試驗壓力。

6、測試溫度：常溫

7、壓力測量精度：精準度為滿量程千分之一。

本系統采用傳感器的精度為FS 0.1%。

8、本系統的整體控制精度為FS 0.3-0.5%。
    9、電源：AC380/220V，50Hz

10、海拔高度：≤1500米；

11、相對空氣濕度要求：≤70-90%；



二、本套設備的主要功能參照客戶技術要求非標制作。

其中參考的打壓泵執行標準為：

JB/T9089-1999試壓泵

JB/T53194電動打壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法



三、便攜式記錄儀壓力采集系統由：



數顯記錄儀（彩屏）、微型針式打印機、精度為滿量程千分之一壓力變送器及便攜式機箱組成。

便攜式記錄儀實物圖，圖片僅供參考具體請以到貨實物為準。


數顯記錄儀壓力采集系統技術參數：
數顯記錄儀五寸（彩屏），AC220V電源，接入壓力傳感器信號；
采集的壓力數據可通過U盤導出導入計算機，也可直連電腦通過計算機上位機軟件讀取數據；
微型打印機（針式）；
壓力傳感器：精度為滿量程FS0.1%，DC24V，4-20MA，量程0-800MPa；
儀表工具箱：安裝記錄儀與打印機等，標配；
便攜式機箱：安放儀表工具箱及備件；
儀表電源線：一套；
壓力信號線：一套；
8G高速U盤：一個；
計算機上位機管理軟件：光盤一張。

便攜式記錄儀壓力采集系統具有以下功能：

1、在壓力試驗過程中，可以顯示實時壓力數值和實時壓力曲線，自動記錄壓力值及升壓保壓過程的曲線變化并存儲與打印到微型打印機，或通過U盤導出數據到計算機等功能。

2、數顯記錄儀壓力采集系統可隨時通過數據線直連到計算機（筆記本電腦）上，通過計算機后臺軟件實時觀察試驗情況及壓力數值和壓力曲線，并可通過計算機導入數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。 計算機（筆記本電腦）由客戶自行提供。

3、遠程控制：便攜式記錄儀壓力采集系統通過壓力傳感器數據線與試壓泵相連，可以進行延長，從而實現遠程控制、安全試壓的目的！

4、設備的安裝調試由供方技術人員7X24小時電話指導。如電話指導不能完成安裝調試，雙方協議供方酌情收取安裝技術人員差旅費用后，我公司可立即派人到需方進行安裝調試。
