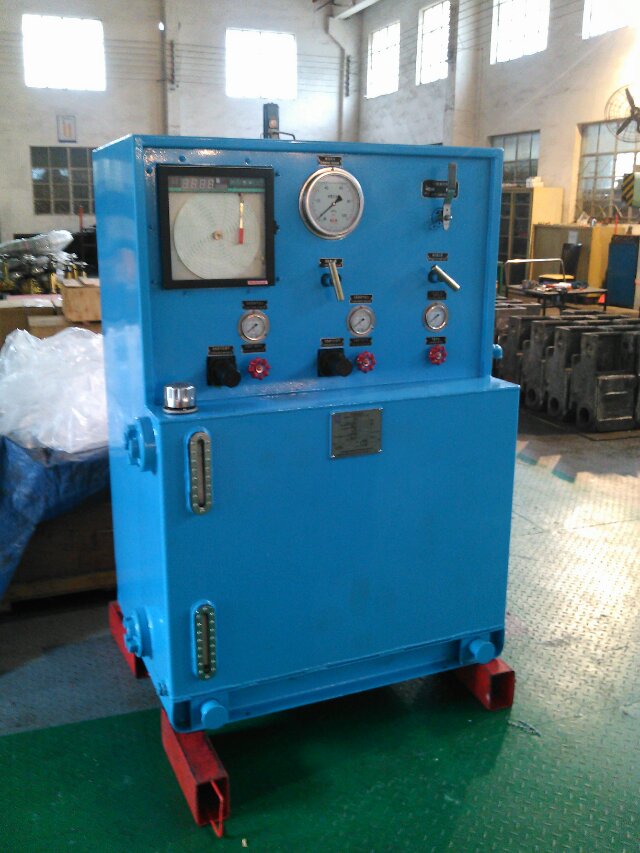

一、 產品特點

本系列氣動試壓臺以壓縮空氣為動力源，由氣馬達帶動液壓泵，實現低氣壓輸入、高液壓輸出的裝置。通過調整氣源壓力或流量，改變液壓泵的壓力及流量，故此泵具有廣闊的應用范圍。

二、 用途

用于石油工程的管材、防噴器、閥門、鍋爐等一切承壓容器進行液體

試壓檢測。泵可作防噴器控制系統的壓力源。

三、 技術參數：

1． 低壓系統氣液比：1：60；

2． 高壓系統氣液比：1：270；

3． 試壓范圍：0-140MPa；

4． 試壓介質：水(環境溫度低于0℃需加防凍液)、液壓油；

5． 氣源及水源接口螺紋規格1：內螺紋NPT 1；

6． 高壓接口螺紋規格1：外螺紋NPT 1/2。

注：1“螺紋規格”為本試壓臺提供的接口螺紋規格，用戶應準備相應的螺紋

接口與本試壓臺連接，如有特殊要求，以訂貨協議為準。

四、 型號字義及型號系列：

例：QST-140氣動試壓臺：額定壓力140MPa，記錄方式：無線記錄。

型號系列：

五、 訂貨需知

1、 用戶訂貨時寫明產品型號、規格（參見上表）；

2、 如用戶提出特殊要求，可由雙方協商，由我公司設計或試制。

六、 工作原理圖
